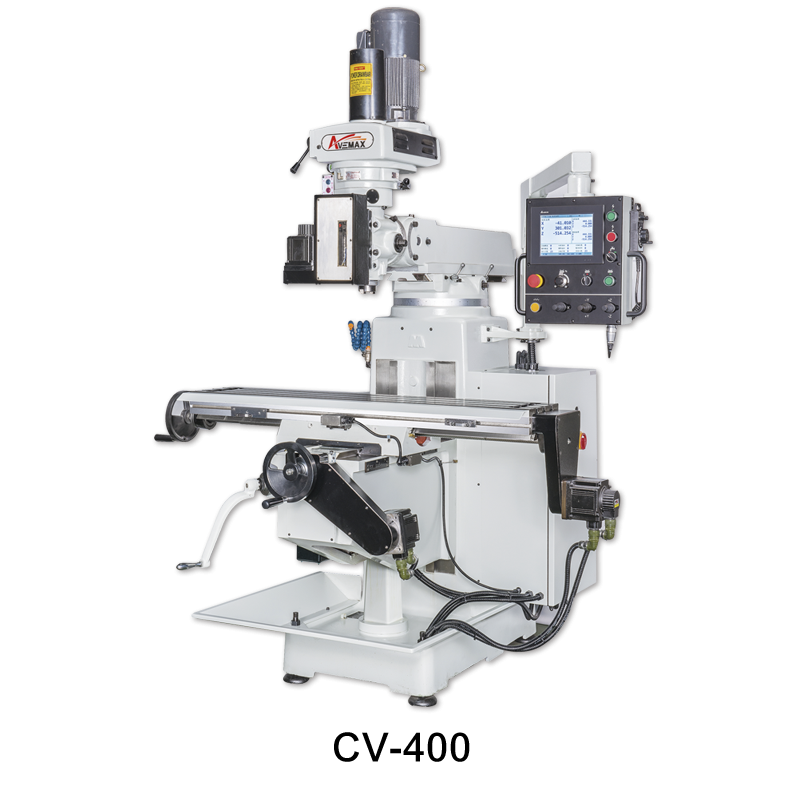

CV-400

  • 主軸材質均由SCM415 經熱處理而成
  • 主軸NST#30/ R8 配備3HP馬達(變頻馬達為選配)
  • 主軸齒管傳動箱以滾珠螺桿傳動,更為精準
  • 米漢納鑄鐵經退火應力消除,精度穩定久不變形
  • 10”X 54”工作台經過熱處理研磨
  • 工作台T型槽研磨提高加工的精準度
  • XY 軸滑道貼進口耐磨板(TURCITE-B),手感滑順,經久耐磨
  • XY軸配備1:2比率齒型皮帶帶輪增加扭力
規格 CV-400
工作台 1370×250mm
T槽數量 × 尺寸 3×15.875mm
X軸行程 715mm
Y軸行程 330mm
Z軸行程 355mm
主軸齒管行程 127mm
伸縮臂行程 560mm
工作台到主軸端距離 150 ~ 505mm
塔台轉角度 360°
主軸頭左右旋轉角度懲 45°
主軸頭前後傾斜角度 45°
主軸到機身滑道距離 159 ~ 719mm
主軸馬達 3HP
主軸錐度 NST#30 (NST#40選配)
主軸自動進刀速率 0.04 ~ 0.08 ~ 0.14mm
主軸轉速 (rpm) 60HZ 60 ~ 4500rpm
50HZ 50 ~ 3800rpm
前後(X)及左右(Y)進給速度懲 0 ~ 3000mm/min
XY軸快速進給速度 5000mm/min
機器總高 2120mm
機器總深 1850mm
機器總寛 1900mm

機器淨重

1400Kgs

本公司致力於進行研究改進產品,因此保有更改設計、規格功能及外觀之權利。若有變更, 恕不另行通知。
