產品介紹

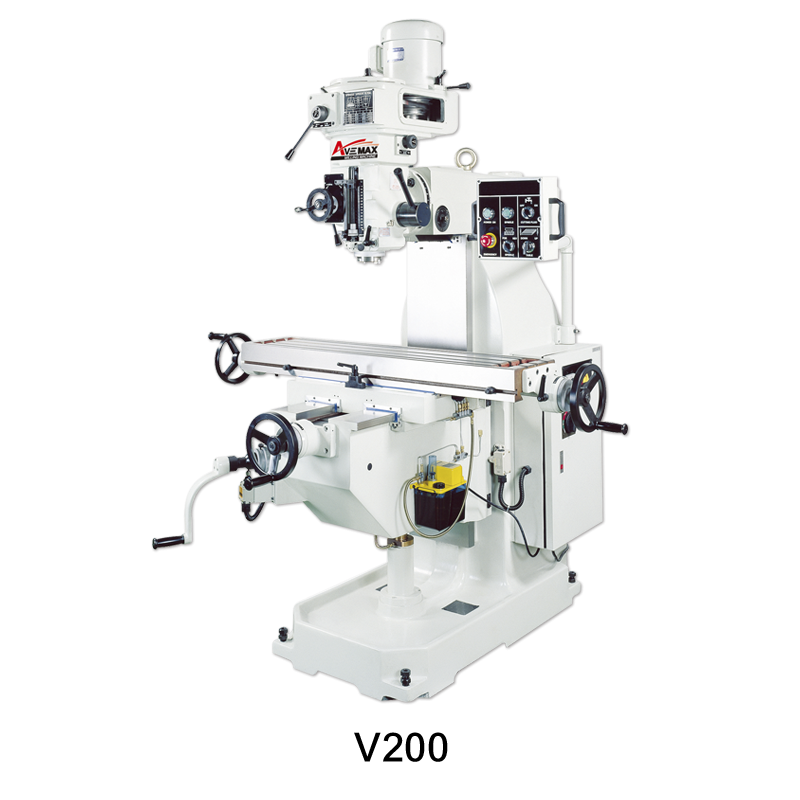

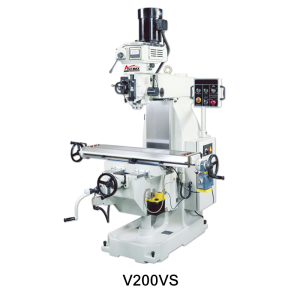

V200 / V200VS

  • NST#40主軸,齒管外徑110mm
  • 5HP重切削機頭組,高低檔轉速使用齒輪式轉動,並非皮帶傳動
  • NST#40主軸材質均由SCM415(SAE4115)經熱處理而成
  • 主軸軸承配置等級為7210(P4),有效提高精準度
  • 米漢納鑄鐵授權GC275,經退火應力消除,機器長久使用精度穩定
  • 伸縮臂在適合重切削設計的機身之上移動更趨完美,無須擔心加工精準度流失
  • 工作台T槽均經過熱處理研磨增加其硬度及使用壽命
  • 全部滑道均加裝橡膠刮片
規格 V200 / V200VS
工作台 280x1320mm (11”x52”)
工作台T型槽 3x16mm (3x0.63”)
工作台左右行程 手動 920mm (36”)
自動 840mm (33”)
前後行程 380mm (15”)
上下行程 406mm (16”)
伸縮臂行程 485mm (19”)
齒管行程 140mm (5.5”)
主軸錐度 NST#40
主軸端至工作台面距離 60~466mm (2.4”~18.3”)
主軸中心至柱面距離 190~675mm (7.5”~26.6”)
主軸頭左右旋轉角度 +/-45゜
主軸馬達 5HP
X軸馬達 選配: 自動進給
昇降馬達 1HP 減速齒輪馬達
冷卻馬達 1/8HP
主軸每轉進給速度 0.035~0.007~0.14mm/rpm (0.0014”~0.003”~0.006”)
主軸轉速 有段變速 50Hz 低: 62.5~416 高: 458~3000
60Hz 低: 75~500 高: 550~3600
無段變速 50Hz: 40~3000
 60Hz: 50~3600
機器總高 2245mm (88”)
機器總深 2080mm (82”)
機器總寬 1775mm (70”)
淨重 1700Kgs (3748lbs)

本公司致力於進行研究改進產品,因此保有更改設計、規格功能及外觀之權利。若有變更, 恕不另行通知。
