產品介紹

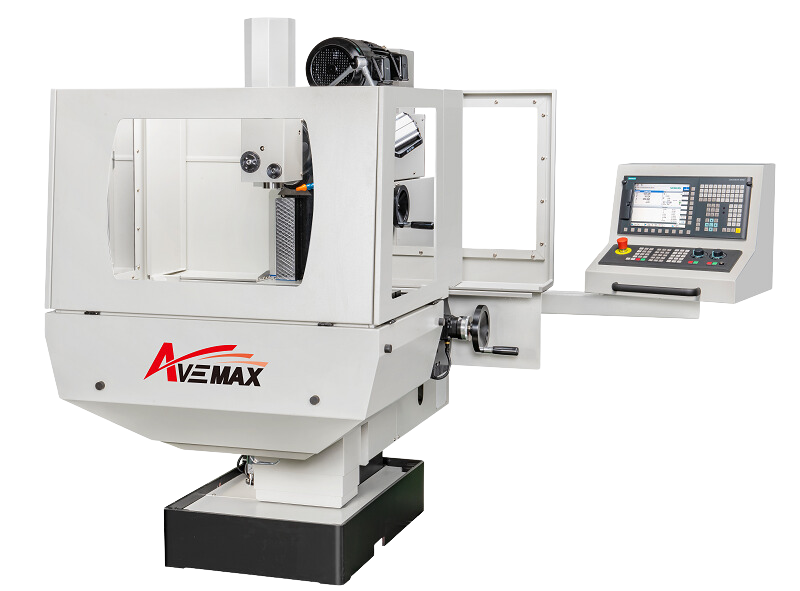

CVH-500

  • 1. 主軸標準錐度BT40
  • 2. 可高低檔切換,最高轉速可達4000轉
  • 3. 三軸均使用滾珠螺桿驅動
  • 4. 可以通過按鍵開關選擇手動或CNC加工
Specification CVH500
工作台
工作台尺寸 (長 x 寬) 800x359 mm
T溝 (數量x尺寸x距離) 5x14x63 mm
工作台載重 200 kgs
X軸行程 500 mm
Y軸行程 350 mm
Z軸行程 381 mm
立主軸鼻端到工作台面 60.5 ~ 441.5mm
立主軸中心到立柱面 189 ~ 539mm
臥主軸中心到工作台面 103 ~ 484mm
臥主軸鼻端到立柱面 37 ~ 387mm
立 & 臥主軸
主軸轉速 510 ~ 4020rpm
65 ~ 515rpm
錐度 SK40
傳動方式 皮帶
進給
XYZ軸快速進給 XY:5M/ Z:2M
XYZ軸切削速率 XY:1~5M/ Z:1~2M
馬達
主軸馬達 立/ 臥主軸 5HP變頻馬達
XYZ馬達傳動方式 皮帶
冷卻幫浦 1/6HP
油壓箱 Max 50kg
潤滑幫浦 Max 15kg
機器高度 1830 mm
機器長度 2345 mm
機器寬度 1955 mm
機器淨重 1300 kgs

本公司致力於進行研究改進產品,因此保有更改設計、規格功能及外觀之權利。若有變更, 恕不另行通知。
