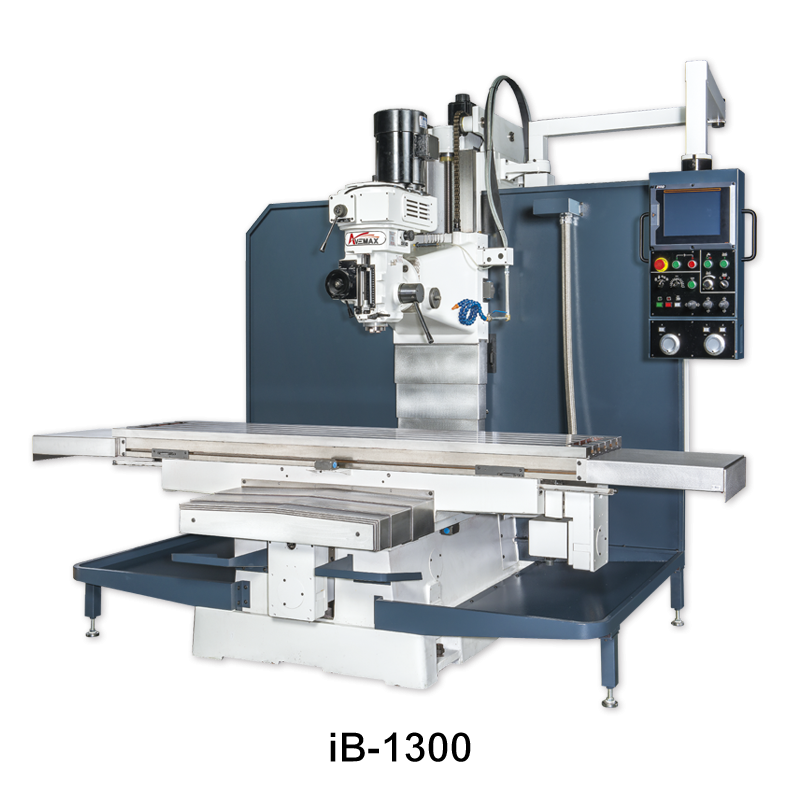

iPRO床式銑床 - iB-1300

iB-1300

米漢納鑄鐵經退火應力消除，精度穩定久不變形
三軸雙螺帽滾珠螺桿經高週波硬化處理，確保高精度及減少熱變形
XYZ軸滑道、工作台、T型槽均經高週波硬化處理及精密研磨
三軸滑道貼進口耐磨板(TURCITE-B)，手感滑順，經久耐磨
X軸滑道鳩尾設計，YZ軸滑道方軌設計
XYZ軸配備1:2比率齒型皮帶帶輪增加扭力
XYZ軸以伺服馬達進給
搭配懸吊操作面板，使用者可輕鬆操控任一功能
YZ滑道精密伸縮護罩包覆，保護滑道及滾珠螺桿免於切削水及鐵屑濺入造成磨損

iPRO 智慧對話式控制系統
系統特色將控制器、機台、使用者聰明結合將HMI+PLC+Motion+COMM最佳化 iPRO系統讓使用者以簡單編程操作傳統機台 iPRO系統為設計在手動或自動操作時都方便使用內建項目: 參數記憶、視覺溝通、USB連接、教導式程式、定位調整記錄有力、簡單、易於日常銑削使用即便未使用過CNC機台也可在短時間內了解iPRO操作方式；以iPRO操作手動機台，更可滿足加工需求
DRO模式內建DRO模式，不必另外裝配光學尺
對話巨集設定可選擇內建的巨集加工程式，直接輸入座標參數進行加工儲存加工任務內建記憶體可儲存程式，iPRO配有USB插槽也可傳輸並備份程式
操作面板輔助使用者可在此畫面點擊功能即出現說明方塊簡易學習即便未使用過CNC機台也可在幾小時內學習iPRO操作建立排程可建立999個不同任務排程
CAD/CAM輸入可用USB隨身碟傳輸2D CAD/CAM程式，iPRO即可照圖銑削

規格		iB-1300
行程
X/Y/Z行程		1300/600/700mm
主軸端到工作台距離		150-585mm
主軸中心至柱面距離		580mm
工作台
工作台尺寸		1800x450mm
T型槽(數量x尺寸)		5x18mm
最大載重		1000kgs
主軸
主軸錐度		NST#40
主軸轉速(RPM)		3600RPM (60Hz)
齒管進給		0.035/0.07/0.14mm
傳動方式		無段變頻變速
齒管行程		140mm
機頭左右旋轉角度		+/- 45^。
XYZ快速進給速率		12M/min
馬達
主軸馬達		5HP
XYZ軸馬達		2Kw AC伺服馬達
XYZ軸傳動		1:2 皮帶
冷卻幫浦		1/4HP
機台尺寸
機器總寬		3100
機器總深		2420
機器總高		2620
預估淨重		3960kgs

本公司致力於進行研究改進產品，因此保有更改設計、規格功能及外觀之權利。若有變更，恕不另行通知。
