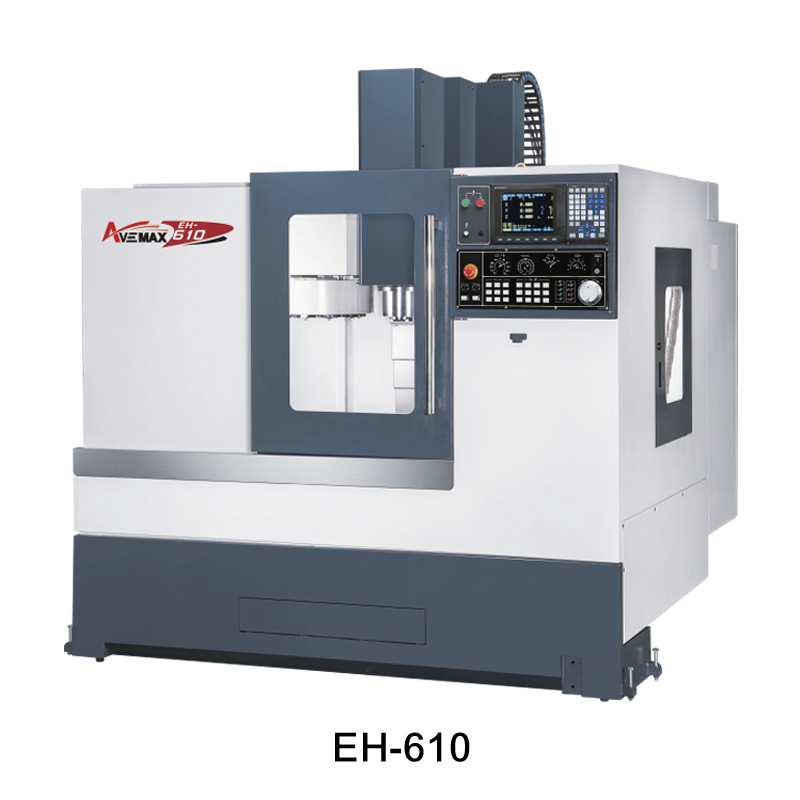

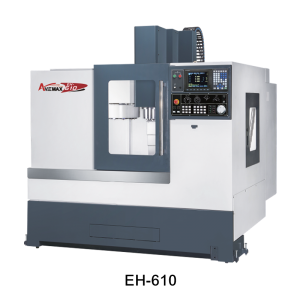

EH-610

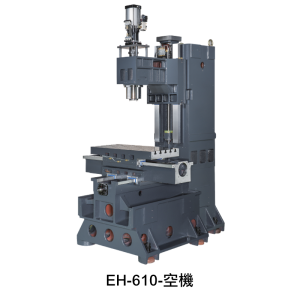

- 米漢納鑄鐵經退火應力消除，精度穩定久不變形
- 滾珠螺桿經高週波硬化處理，確保高精度及減少熱變形
- 標配為BT40 皮帶式主軸8000RPM (選配為10000RPM/ 12000RPM/ 15000RPM)
- 定位準確度: +/- 0.008mm/300mm
- 重覆準確度: +/- 0.005mm/300mm
- YZ滑道精密伸縮護罩包覆，保護滑道及滾珠螺桿免於切削水及鐵屑濺入造成磨損
- XYZ軸方形滑道均經高週波硬化處理及精密研磨
- 三軸滑道貼進口耐磨板(TURCITE-B)，手感滑順，經久耐磨
- 旋轉式面板易於操作
- 高品質的電子元件及迴路受到良好保護，配線整齊容易維護
- 冷卻水槽的設計易於維護
※刀臂式刀庫為選配
|
規格 |
EH-610 |
| 行程 | |
| 工作台尺寸 | 710x350mm |
| T型槽(數量x尺寸) | 18 x 3mm |
| 工作台左右行程(X軸) | 610mm |
| 工作台前後行程(Y軸) | 380mm |
| 工作台上下行程(Z軸) | 510mm |
| 主軸端到工作台距離 | 100-610mm |
| 主軸中心至柱面距離 | 430mm |
| 最大載重 | 350Kgs |
|
主軸 |
|
| 主軸錐度 | BT#40 (選配CAT#40/DIN#40) |
| 主軸轉速(RPM) | 8000RPM (選配10000/12000/15000RPM) |
| 傳動方式 | 皮帶式 |
|
進給速率 |
|
| 三軸快速進給 | 15m/min |
| 切削速率 | 1-10m/min |
|
馬達 |
|
| 主軸馬達 | 3.5/5.5KW |
| 三軸傳動 | 直結式 |
|
換刀機構 |
|

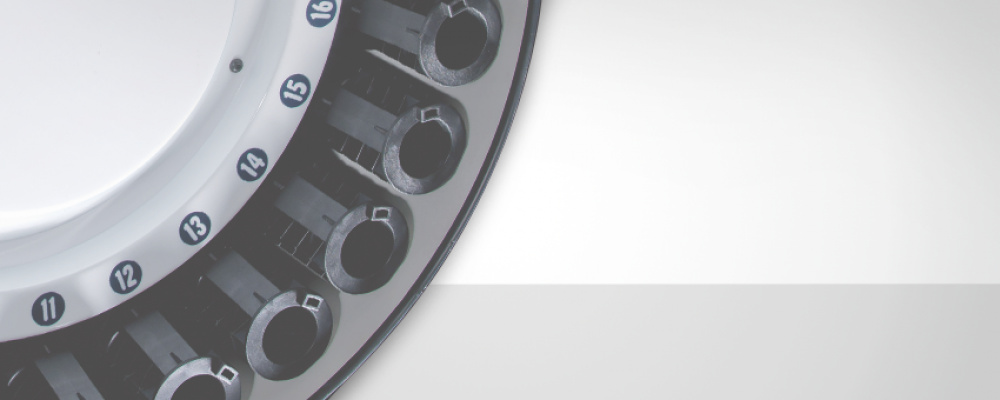

| 刀庫種類 / 刀具數量 | 斗笠式10支刀 |
| 最大刀徑 | 滿刀100mm / 鄰空刀150mm |
| 最長刀長 | 250mm |
| 刀具限重 | 6Kgs |
|
其他 |
|
| 冷卻系統 | 3/4HP |
| 潤滑系統 | 75W |
| 氣壓需求 | 6Kgs/c㎡ |
| 電力需求 | 12KVA |
| 機械尺寸 | 1800x1720x1987mm |
| 預估淨重 | 2600Kgs |
本公司致力於進行研究改進產品，因此保有更改設計、規格功能及外觀之權利。若有變更， 恕不另行通知。
