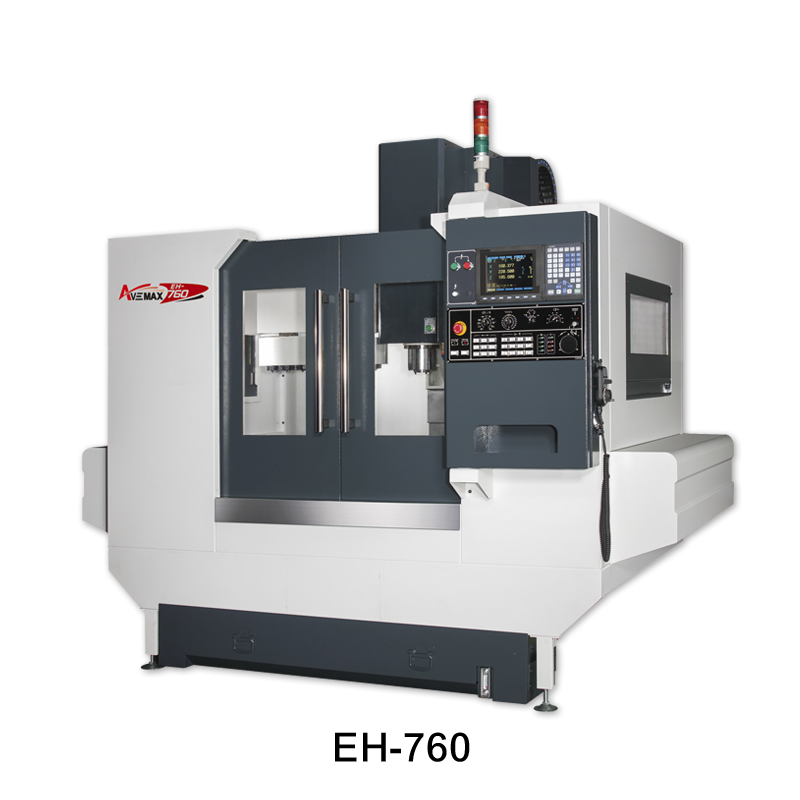

EH-760
- 米漢納鑄鐵經退火應力消除，精度穩定久不變形
- 滾珠螺桿經高週波硬化處理，確保高精度及減少熱變形
- 標配為BT40 皮帶式主軸8000RPM (選配為10000RPM/ 12000RPM/ 15000RPM)
- 定位準確度: +/- 0.008mm/300mm
- 重覆準確度: +/- 0.005mm/300mm
- YZ滑道精密伸縮護罩包覆，保護滑道及滾珠螺桿免於切削水及鐵屑濺入造成磨損
- XYZ軸方形滑道均經高週波硬化處理及精密研磨
- 三軸滑道貼進口耐磨板(TURCITE-B)，手感滑順，經久耐磨
- 旋轉式面板易於操作
- 高品質的電子元件及迴路受到良好保護，配線整齊容易維護
- 冷卻水槽的設計易於維護
※刀臂式刀庫為選配
| 規格 | EH-760 |
| 行程 | |
| 工作台尺寸 | 900 x 400mm |
| T型槽(數量x尺寸) | 18 x 3mm |
| 工作台左右行程(X軸) | 760mm |
| 工作台前後行程(Y軸) | 450mm |
| 工作台上下行程(Z軸) | 450mm |
| 主軸端到工作台距離 | 122-572mm |
| 主軸中心至柱面距離 | 510mm |
| 最大載重 | 500Kgs |
| 主軸 | |
| 主軸錐度 | BT#40 (選配CAT#40/DIN#40) |
| 主軸轉速(RPM) | 8000RPM |
| 傳動方式 | 皮帶式 |
| 進給速率 | |
| 三軸快速進給 | 12M/min |
| 切削速率 | 1–10M/min |
| 馬達 | |
| 主軸馬達 | 7.5HP |
| 三軸馬達 | 1.5Kw (*依控制器而異) |
| 三軸傳動 | 時規皮帶帶輪 1:2 |
| 換刀機構 | |

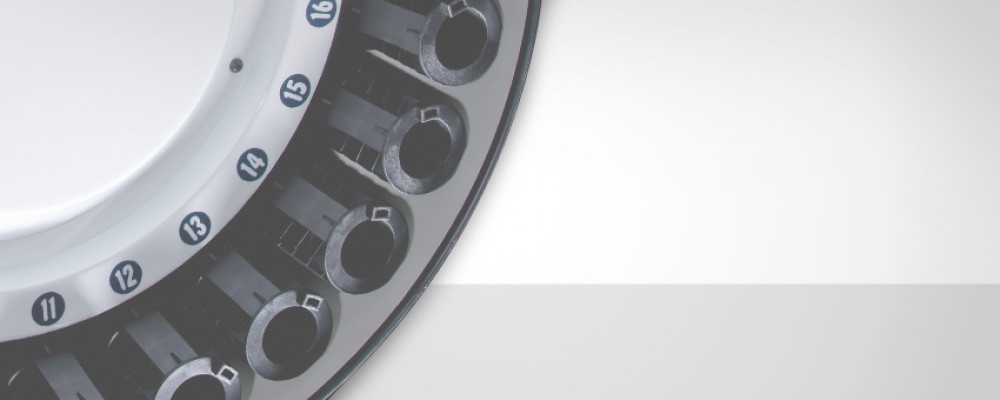

| 刀庫種類 / 刀具數量 | 斗笠式16支刀 |
| 最大刀徑 | 滿刀 100mm / 鄰空刀150mm |
| 最長刀長 | 250mm |
| 刀具限重 | 7Kgs |
| 其他 | |
| 冷卻系統 | 3/4HP |
| 潤滑系統 | 75W |
| 氣壓需求 | 6Kgs/c㎡ |
| 電力需求 | 12KVA |
| 機械尺寸 | 2700x2085x2470mm |
| 預估淨重 | 3000kgs |
本公司致力於進行研究改進產品，因此保有更改設計、規格功能及外觀之權利。若有變更， 恕不另行通知。
