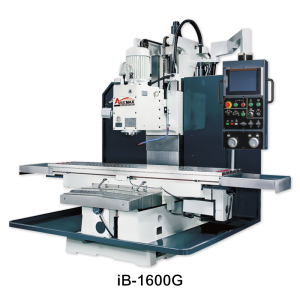

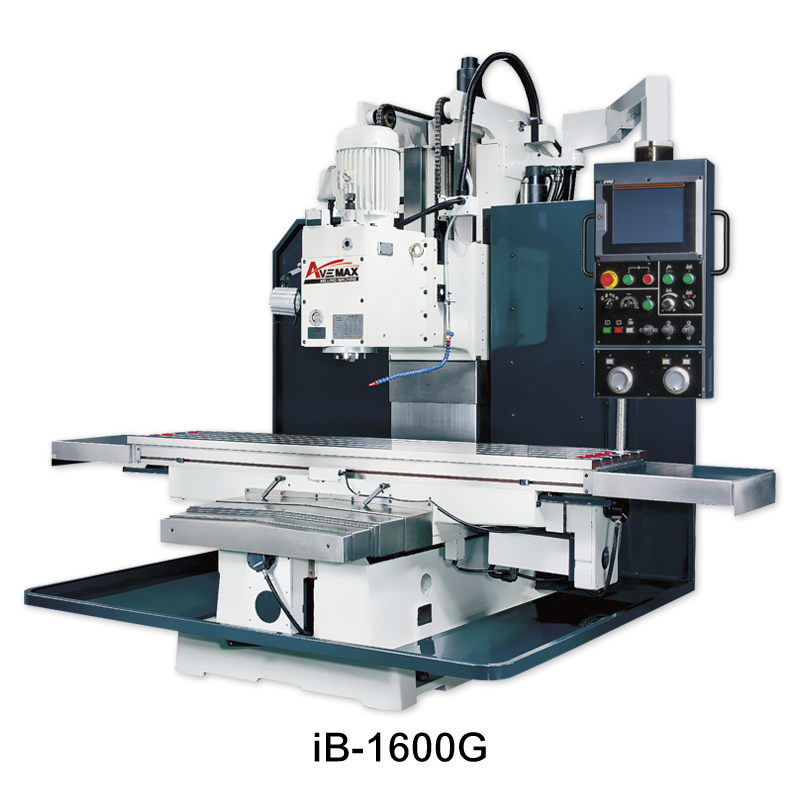

iB-1600G

  • 米漢納鑄鐵經退火應力消除,精度穩定久不變形
  • 三軸雙螺帽滾珠螺桿經高週波硬化處理,確保高精度及減少熱變形
  • XYZ軸滑道、工作台、T型槽均經高週波硬化處理及精密研磨
  • 三軸滑道貼進口耐磨板(TURCITE-B),手感滑順,經久耐磨
  • X軸滑道鳩尾設計,YZ軸滑道方軌設計
  • XYZ軸配備1:2比率齒型皮帶帶輪增加扭力
  • XYZ軸以伺服馬達進給
  • 搭配懸吊操作面板,使用者可輕鬆操控任一功能
  • YZ滑道精密伸縮護罩包覆,保護滑道及滾珠螺桿免於切削水及鐵屑濺入造成磨損
  • 主軸採強力型軸承,具超剛性之主軸結構,於重切削時,切削精度高,溫升低,無震刀現象
  • 齒輪、栓槽軸、傳動機等,皆採用鉻組合金鋼(SCM 415H),經由滲硬化與精度研磨以確保運轉精度與使用壽命
  • 齒輪箱以泵浦強制給油系統輸入各部齒輪、軸承,以達潤滑與冷卻效果



iPRO 智慧對話式控制系統

系統特色

  • 將控制器、機台、使用者聰明結合
  • 將HMI+PLC+Motion+COMM最佳化
  • iPRO系統讓使用者以簡單編程操作傳統機台
  • iPRO系統為設計在手動或自動操作時都方便使用
  • 內建項目: 參數記憶、視覺溝通、USB連接、教導式程式、定位調整記錄
  • 有力、簡單、易於日常銑削使用
  • 即便未使用過CNC機台也可在短時間內了解iPRO操作方式;以iPRO操作手動機台,更可滿足加工需求

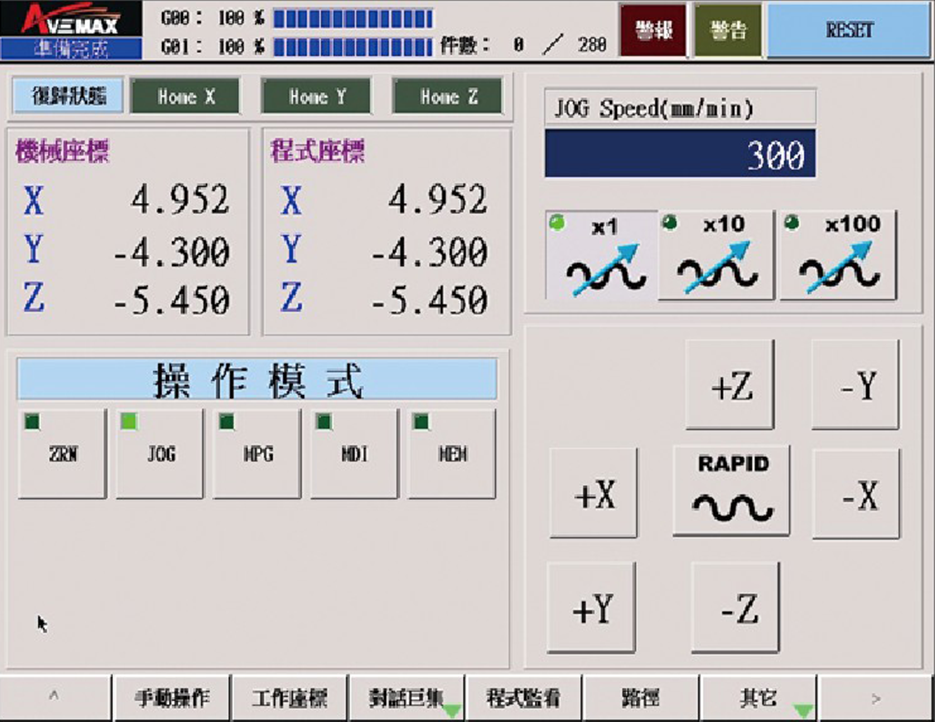

DRO模式

  • 內建DRO模式,不必另外裝配光學尺

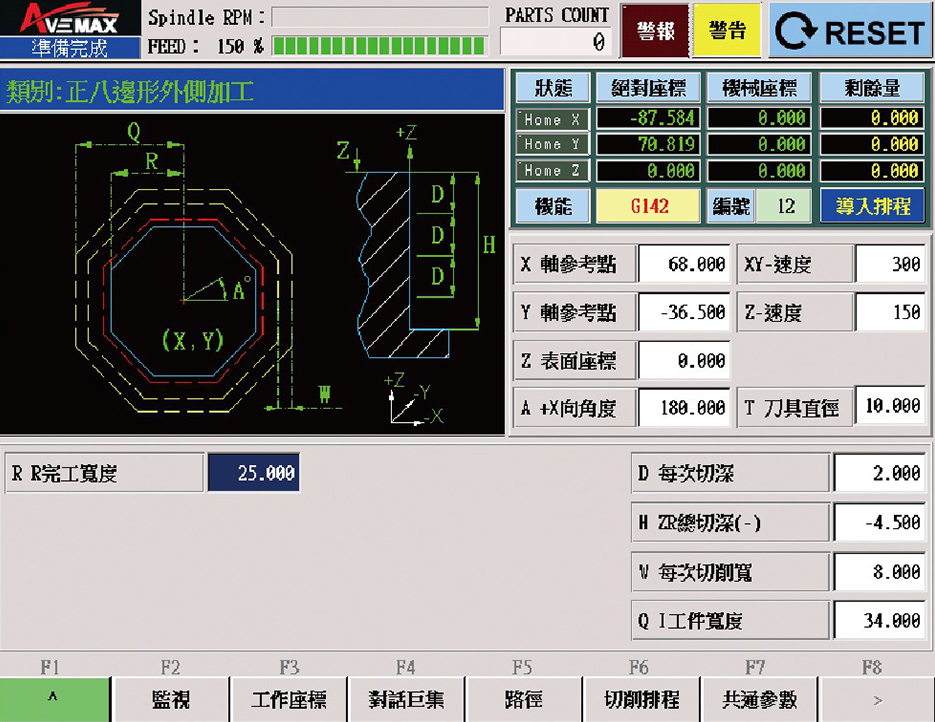

對話巨集設定

  • 可選擇內建的巨集加工程式,直接輸入座標參數進行加工

儲存加工任務

  • 內建記憶體可儲存程式,iPRO配有USB插槽也可傳輸並備份程式


操作面板輔助

  • 使用者可在此畫面點擊功能即出現說明方塊

簡易學習

  • 即便未使用過CNC機台也可在幾小時內學習iPRO操作

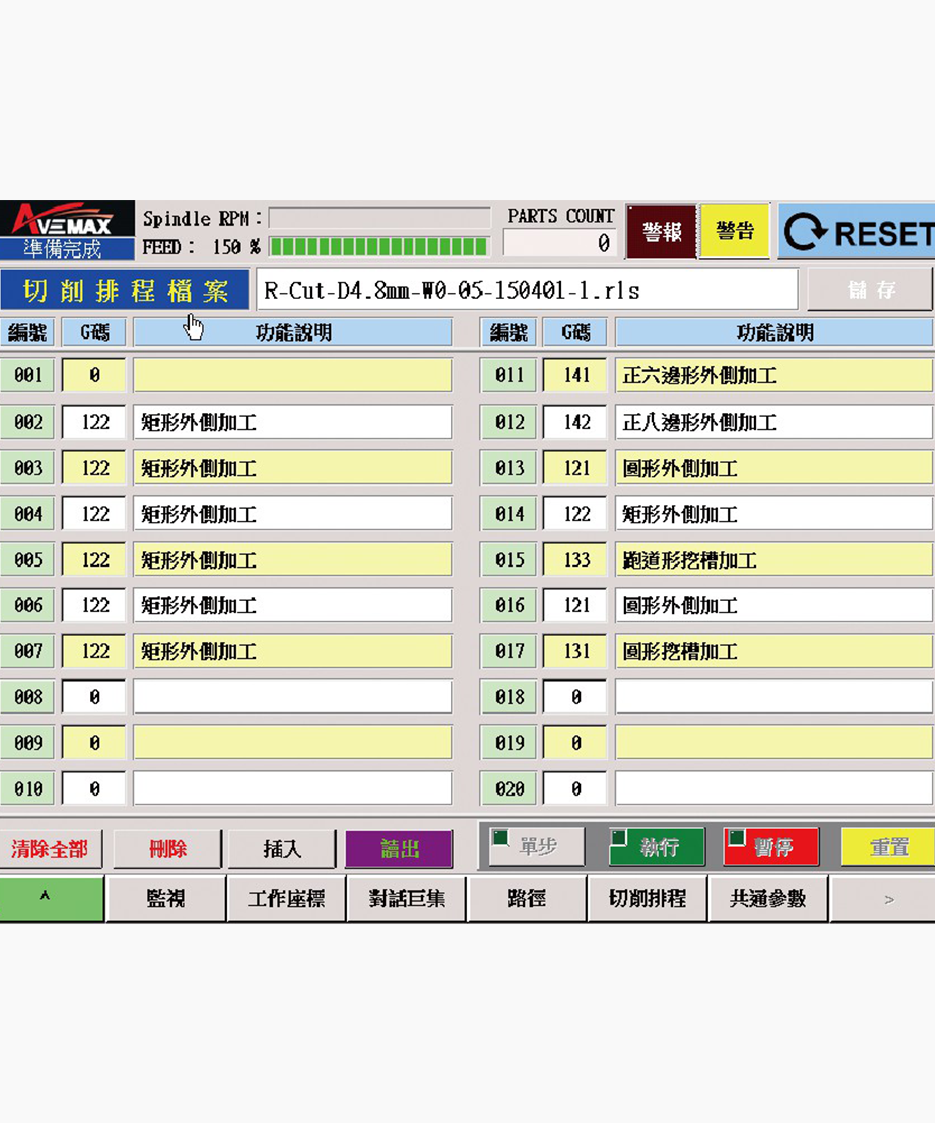

建立排程

  • 可建立999個不同任務排程

CAD/CAM輸入

  • 可用USB隨身碟傳輸2D CAD/CAM程式,iPRO即可照圖銑削



規格 iB-1600G
行程
X/Y/Z行程 1600/700/700mm
主軸端到工作台距離 85-585mm
主軸中心至柱面距離 670mm
工作台
工作台尺寸 2200x500mm
T型槽(數量x尺寸) 5x18mm
最大載重 1200kgs
主軸
主軸錐度 NST#50
主軸轉速(RPM) 低:125-560/高:370-1100
齒管進給 -
傳動方式 無段變頻變速
齒管行程 -
機頭左右旋轉角度 -
XYZ快速進給速率 8m/min
馬達
主軸馬達 10HP
XYZ軸馬達 2Kw AC 伺服馬達
XYZ軸傳動 1:2 皮帶
冷卻幫浦 1/4HP
機台尺寸
機器總寬 480
機器總深 230
機器總高 261
預估淨重 4500kgs

本公司致力於進行研究改進產品,因此保有更改設計、規格功能及外觀之權利。若有變更, 恕不另行通知。
