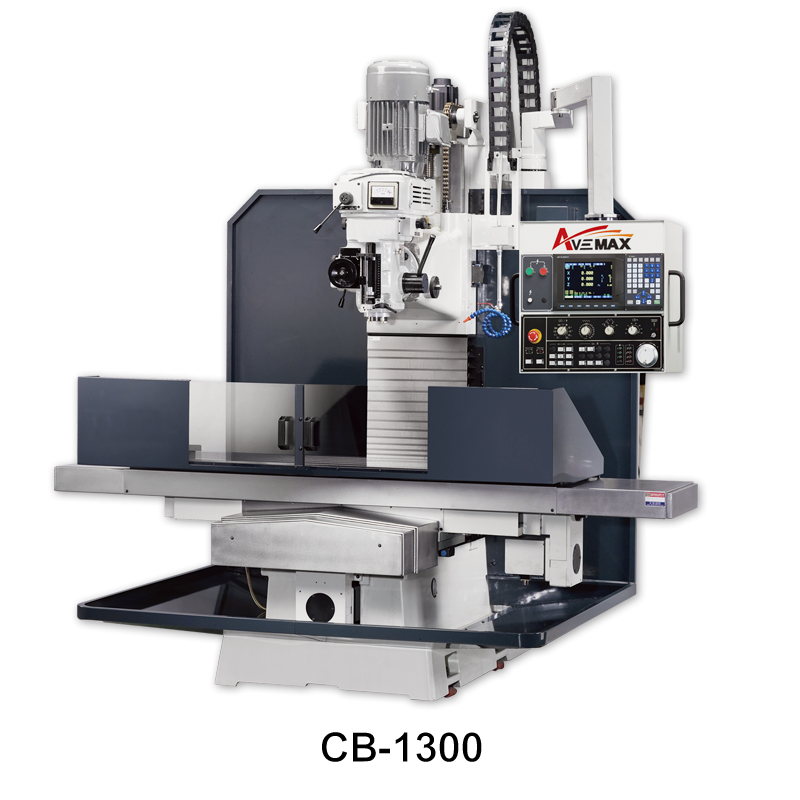

CB-1300

  • 主軸NST#40配備5HP變頻馬達
  • 主軸承高低檔以強力後列齒輪傳動取代皮帶傳動
  • 主軸材質均由SCM415 經熱處理而成
  • 米漢納鑄鐵經退火應力消除,精度穩定久不變形
  • X軸滑道鳩尾設計,YZ軸滑道方軌設計
  • XY軸為精密滾珠螺桿,滑道貼進口耐磨板(TURCITE-B),手感滑順,經久耐磨
  • XYZ軸滑道、工作台、T型槽均經高週波硬化處理及精密研磨
  • XYZ軸配備1:2比率齒型皮帶帶輪增加扭力
  • YZ滑道精密伸縮護罩包覆,保護滑道及滾珠螺桿免於切削水及鐵屑濺入造成磨損
規格 CB-1300
工作台尺寸 1800 x 450mm
T型槽數量X尺寸 3 x 16mm
X軸行程 1300mm
Y軸行程 600mm
Z軸行程 700mm
主軸齒管行程 140mm
主軸端到工作台面距離 85~585mm
主軸頭左右旋轉角度 45°
主軸馬達 5HP
主軸錐度 NST#40
主軸轉速 3600RPM
主軸每轉進給速度 0.035~0.07~0.14mm/min
主軸到機身滑道距離 580mm
XY軸進給速度 0~750mm/min
XY軸快速進給速率 12m/min
機台尺寸(長X寬X高) 2750 x 2435 x 2930mm
機器淨重 3960Kgs

本公司致力於進行研究改進產品,因此保有更改設計、規格功能及外觀之權利。若有變更, 恕不另行通知。
